Autotronik | AP430/AP430L | Serigrafía Automática

Detalles

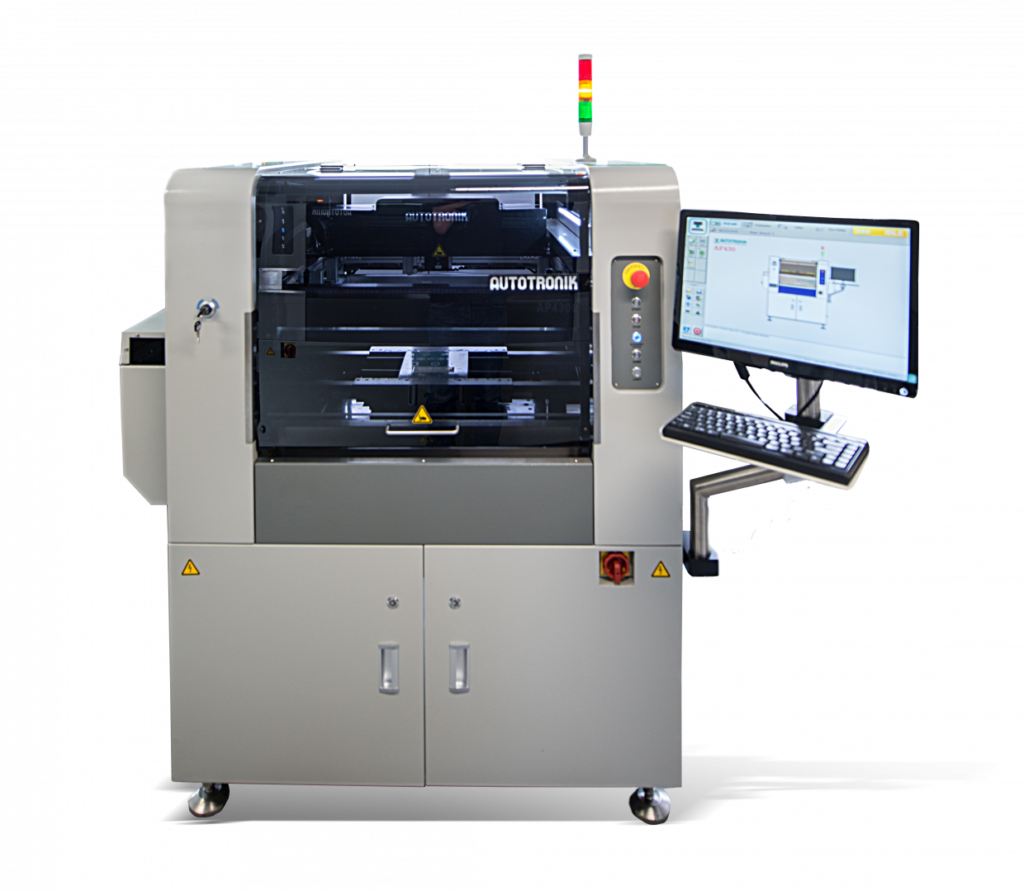

El equipo de Autotronik AP430 / AP430L es preciso, fiable y fácil de usar es ideal para la producción en serie para cantidades medianas y grandes.

Alta Precisión y Repetitividad

Con el fin de garantizar una alineación de impresión rápida y una alta repetibilidad, los modelos AP están equipados con un sistema de cámara que ajusta la posición de la placa a la plantilla antes de cada proceso de impresión. El alto diseño funcional permite imprimir placas de paso fino con una precisión de repetición de +/- 0,008 mm.

.

Gran área de impresión

Hasta placas de hasta 450 mm x 350 mm.

Ideal para PCB’s de doble cara

La placa de circuito está soportada por un soporte de marco universal, que no requiere ninguna herramienta adicional para serigrafiar placas de doble cara.

Compatibilidad de marcos

Permite usar los más comunes desde 470 x 300mm hasta 736 x 736mm.

ESPECIFICACIONES

AP430

• Tamaño del marco de la pantalla: 470 x 300 mm – 736 x 736 mm
• Área de impresión: 400 x 300 mm
• Tamaño del PCB: 50 x 50 mm – 400 x 300 mm
• Rango de los ejes X- & Y: +/- 10 mm
• Rotación de Theta: +/- 2°
• Altura del Conveyor : 900 mm +/- 20 mm
• Dirección de Transporte : Izquierda-Derecha / Derecha-Izquierda / Izquierda-Izquierda / Derecha-Derecha
• Espesor del PCB: 0.4 – 5 mm
• Repetitividad: +/- 0.008 mm
• Velocidad de Impresión: 10 – 120 mm/s
• Sistema Fiducial: Automático
• Dimensiones Globales: 1540 x 1138 x 1550 mm
• Peso: 760 kg
• *Nos reservamos el derecho de hacer cambios sin notificarlos.

AP430L

• Stencil Frame Size: 520 x 300 mm – 736 x 736 mm
• Área de impresión: 450 x 350 mm
• Tamaño del PCB: 50 x 50 mm – 450 x 350 mm
• Rango de los ejes X- & Y: +/- 10 mm
• Rotación de Theta: +/- 2°
• Altura del Conveyor: 900 mm +/- 20 mm
• Dirección: Left-Right / Right-Left / Left-Left / Right-Right
• Espesor del PCB: 0.4 – 5 mm
• Repetitividad: +/- 0.008 mm
• Velocidad de Impresión: 10 – 120 mm/s
• Fiducial System: Automatic (each form)
• Dimensiones Globales: 1540 x 1138 x 1550 mm
• Peso: 760 kg
• *Nos reservamos el derecho de hacer cambios sin notificarlos.
